PR13 – 14 – 15

Connettore per collegamento di microinterruttori e di tutte le applicazioni che ne fanno uso, compatibile con diverse tipologie in base alla misura dei contatti.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, femmina, non smontabile
Numero poli 2 – 3

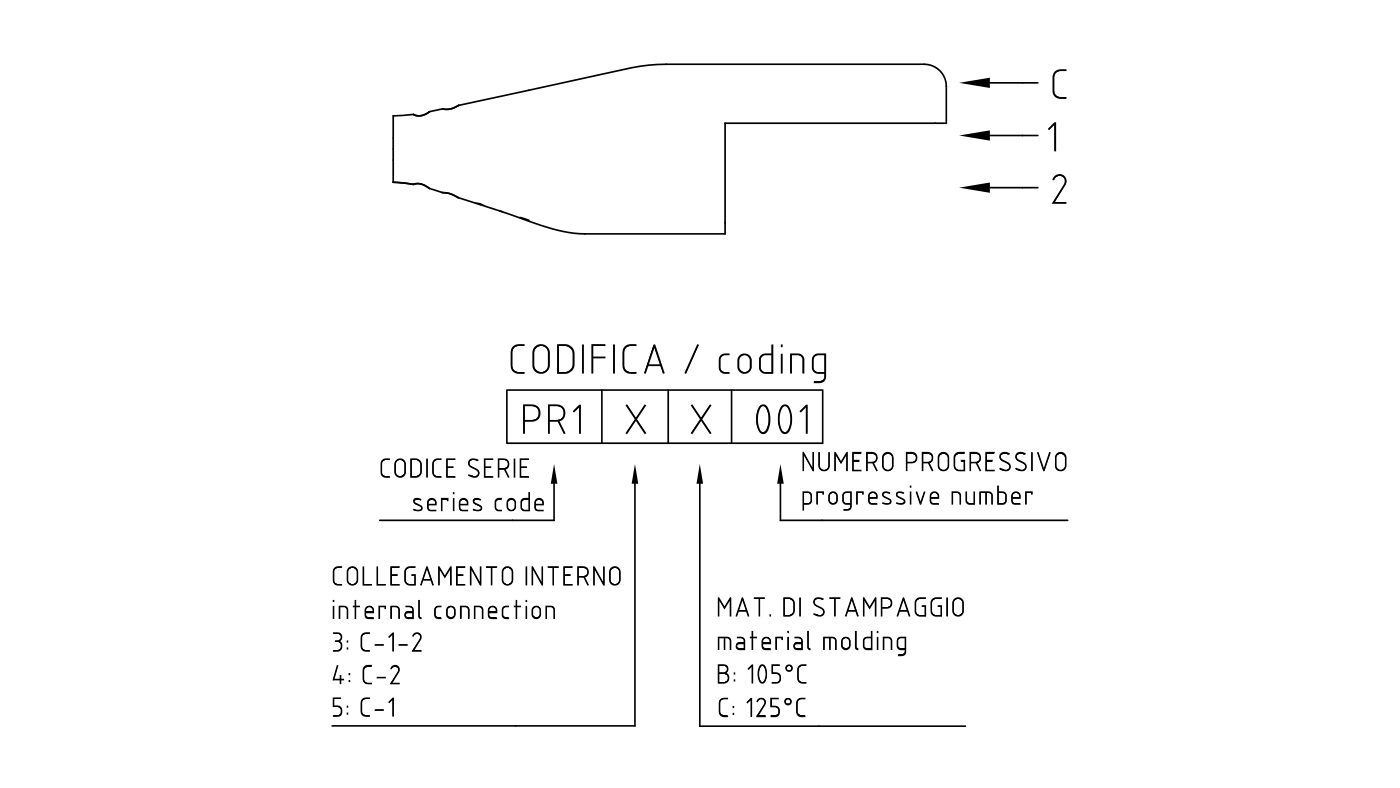

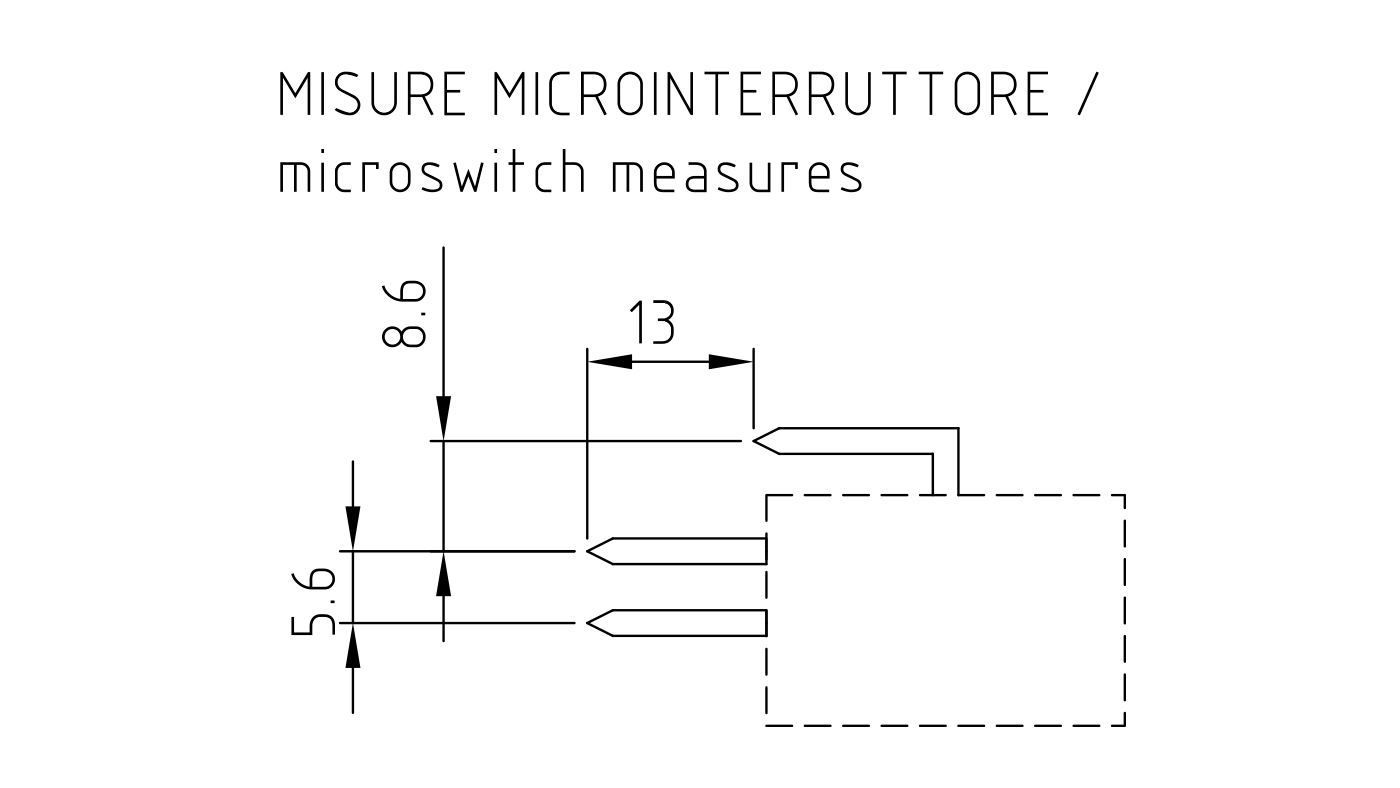

Passo Vedere disegno
Fissaggio N.A.
Tensione nominale 250 Vac
Corrente nominale, sezione 0,50 mm2 3 A
Corrente nominale, sezione 0,75 mm2 6 A
Frequenza 50 / 60 Hz
Tensione nominale di tenuta ad impulso 2,5 KV (EN 60664-1)
Categoria di sovratensione II (EN 60664-1)
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP N.A. (da testare con la controparte)
Intervallo di temperatura -30°C / +90°C
Tipo di terminali Femmina 6,3×0,8 — Aggraffati
Conduttori collegabili Cavi flessibili
Classe di isolamento II
Test
Rigidità dielettrica tra parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 850°C / 750°C (EN 60335-1)
Cavi
Tipo H03V2V2-F / UL STYLE 2103
Sezione 0,50 mm2 (AWG20) / 0,75 mm2 (AWG18)
Materiali di Stampaggio
Isolamento esterno PVC TM3 / UL 758 105°C
Opzioni
Isolamento esterno PVC 125°C
Cavi Silicone 180°C
Esempio di applicazioni
Pressostato Signal Lux M3.22.6.7.6.0G.9
Categoria
Connettori per pressostati, flussostati e microinterruttori
