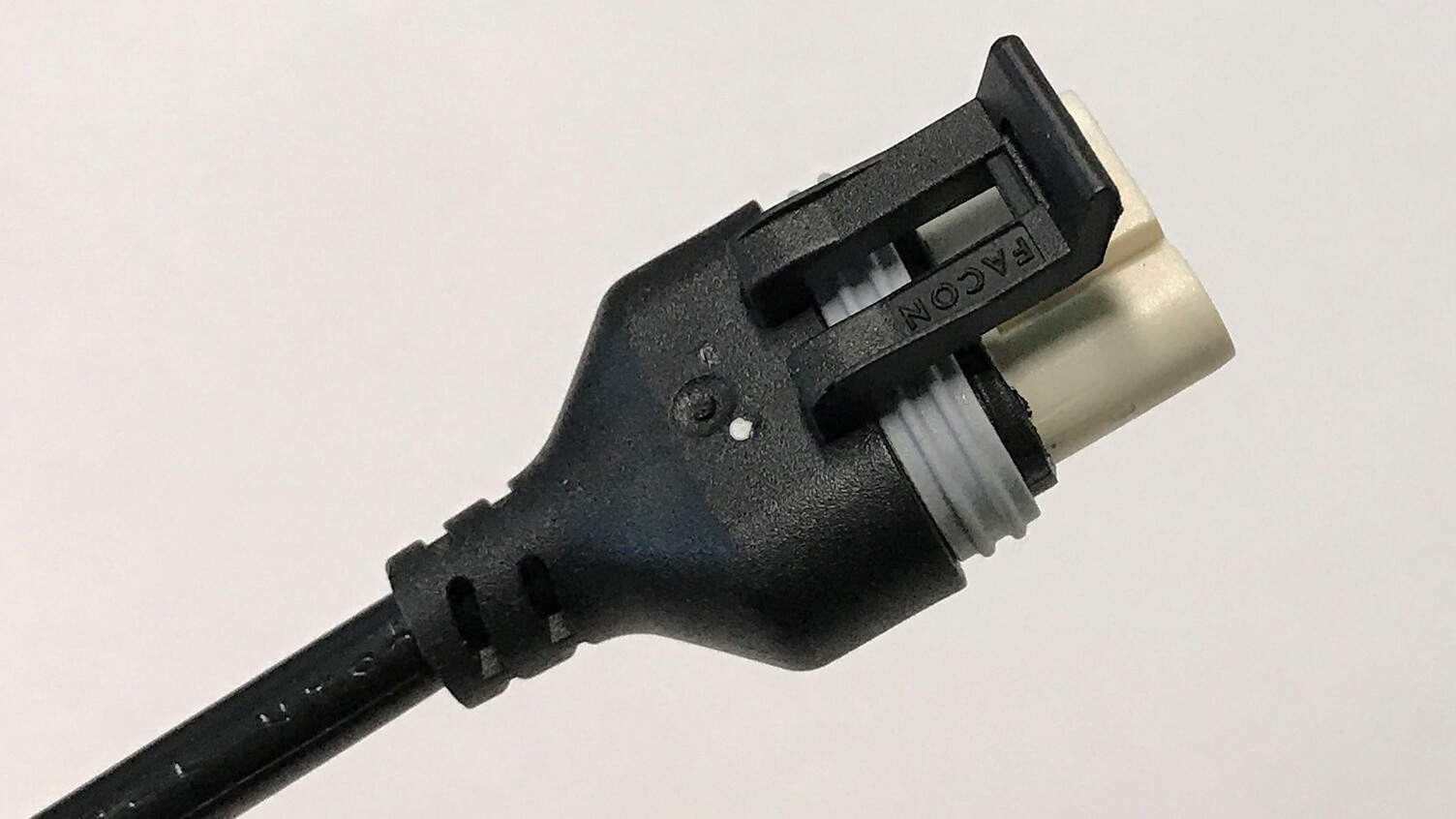

Connettore per alimentazione delle pompe Grundfos serie UPM3. Il dispositivo di fissaggio garantisce una tenuta alla trazione superiore ai 100 N soddisfando i requisiti richiesti dalla norma EN 60335-1.
Caratteristiche Tecniche
| Classificazione |
Connettore senza potere di interruzione (CSPI) con protezione
contro la scossa elettrica per la sicurezza del dito |
| Norma di riferimento |
EN 61984 |
| Tipo di connettore |
Mobile, maschio, non smontabile |
| Numero poli |
2P + PE |
| Passo |
6 mm |
| Fissaggio |
Dispositivo di fissaggio |
| Tensione nominale |
250 Vac |
| Corrente nominale |
2,5 A |
| Frequenza |
50 / 60 Hz |
| Tensione nominale di tenuta ad impulso, isolamento principale |
2,5 KV (EN 60664-1) |
| Tensione nominale di tenuta ad impulso, isolamento rinforzato |
4,0 KV (EN 60664-1) |
| Categoria di sovratensione |
II (EN 60664-1) |
| Grado di inquinamento |
2 (EN 60664-1) |
| Grado di protezione IP |
IP44 |
| Intervallo di temperatura |
TLI – 20°C – TLS 90° C |
| Tipo di terminali |
Femmina – Aggraffati |
| Conduttori collegabili |
Cavi flessibili |
| Classe di isolamento |
I |
TEST
| Glow wire test |
850°C / 750°C (EN 60335-1) |
Cavi approvati
| 3G0,50 H03V2V2-F |
3G0,50 H03V2V2-F S (IDC) |
| 3G0,75 H05V2V2-F S (IDC) |
|
Materiali di Stampaggio
| Isolamento esterno |
Polypropylene |
| Connettore interno |
PA66 V0 RTI elec 140 |
