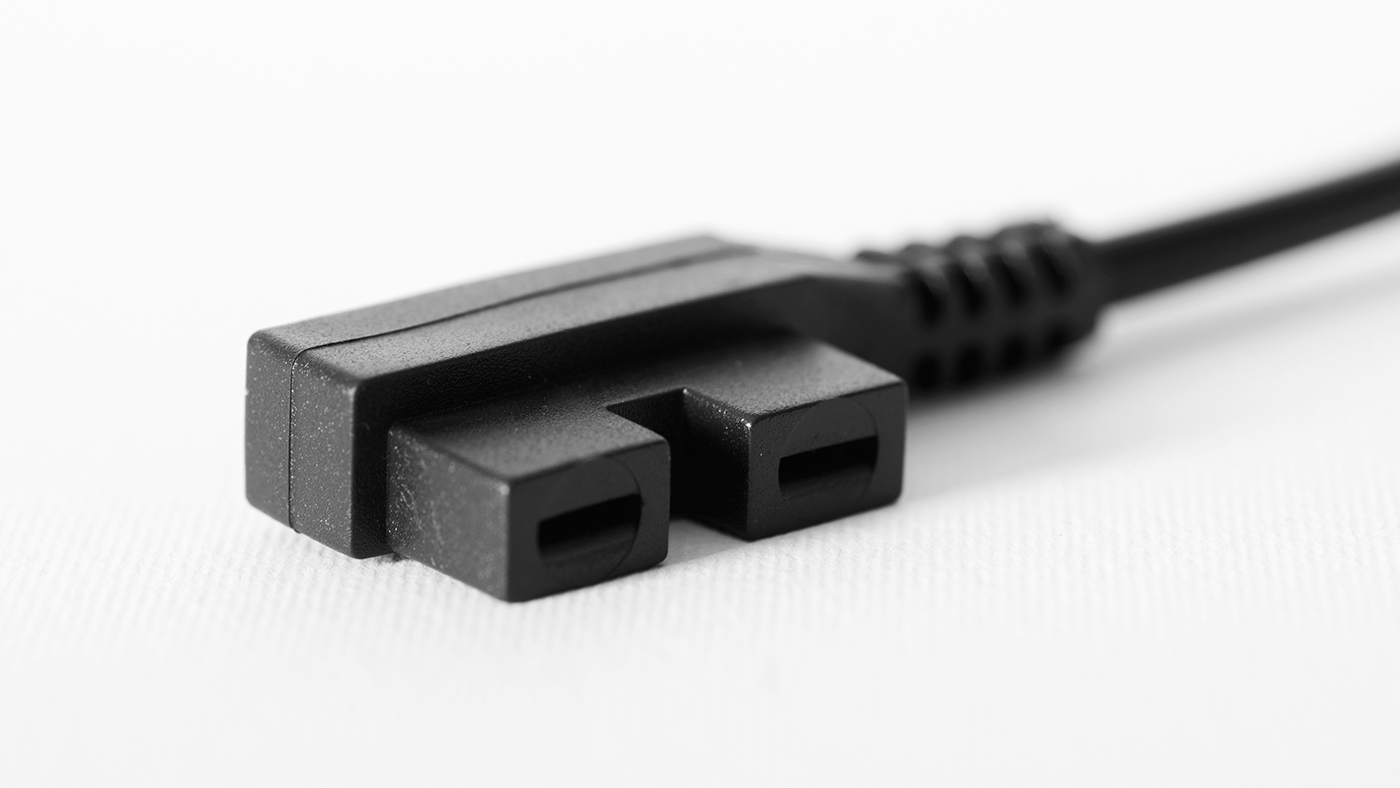

Connettore per bobine modulanti di valvole gas.
Caratteristiche Tecniche
| Norma di riferimento |
EN 61984 |
| Tipo di connettore |
Mobile, femmina, non smontabile |
| Numero poli |
2 |
| Passo |
15,8 mm |
| Fissaggio |
Vite M3x25 DIN 7985 |
| Tensione nominale |
230 Vac |
| Corrente nominale, sezione 0,50 mm2 |
3 A |
| Corrente nominale, sezione 0,75 mm2 |
6 A |
| Frequenza |
50 / 60 Hz |
| Tensione nominale di tenuta ad impulso |
2,5 KV (EN 60664-1) |
| Categoria di sovratensione |
II (EN 60664-1) |
| Grado di inquinamento |
2 (EN 60664-1) |
| Grado di protezione IP |
N.A. (da testare con la controparte) |
| Intervallo di temperatura |
-30°C / +90°C |
| Tipo di terminali |
Femmina 6,3×0,8 — Aggraffati |
| Conduttori collegabili |
Cavi flessibili |
| Classe di isolamento |
II |
Test
| Rigidità dielettrica tra parti in tensione e superficie esterna accessibile |
1500 Vac / 2mA / 60 sec (EN 60512-4-1) |
| Resistenza di isolamento tra parti in tensione e superficie esterna accessibile |
500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1) |
| Glow wire test |
850°C / 750°C (EN 60335-1) |
Cavi
| Tipo |
H03V2V2-F |
| Sezione |
0,50 mm2 – 0,75 mm2 |
Materiali di Stampaggio
| Isolamento esterno |
PVC TM3 / UL 758 105°C |
