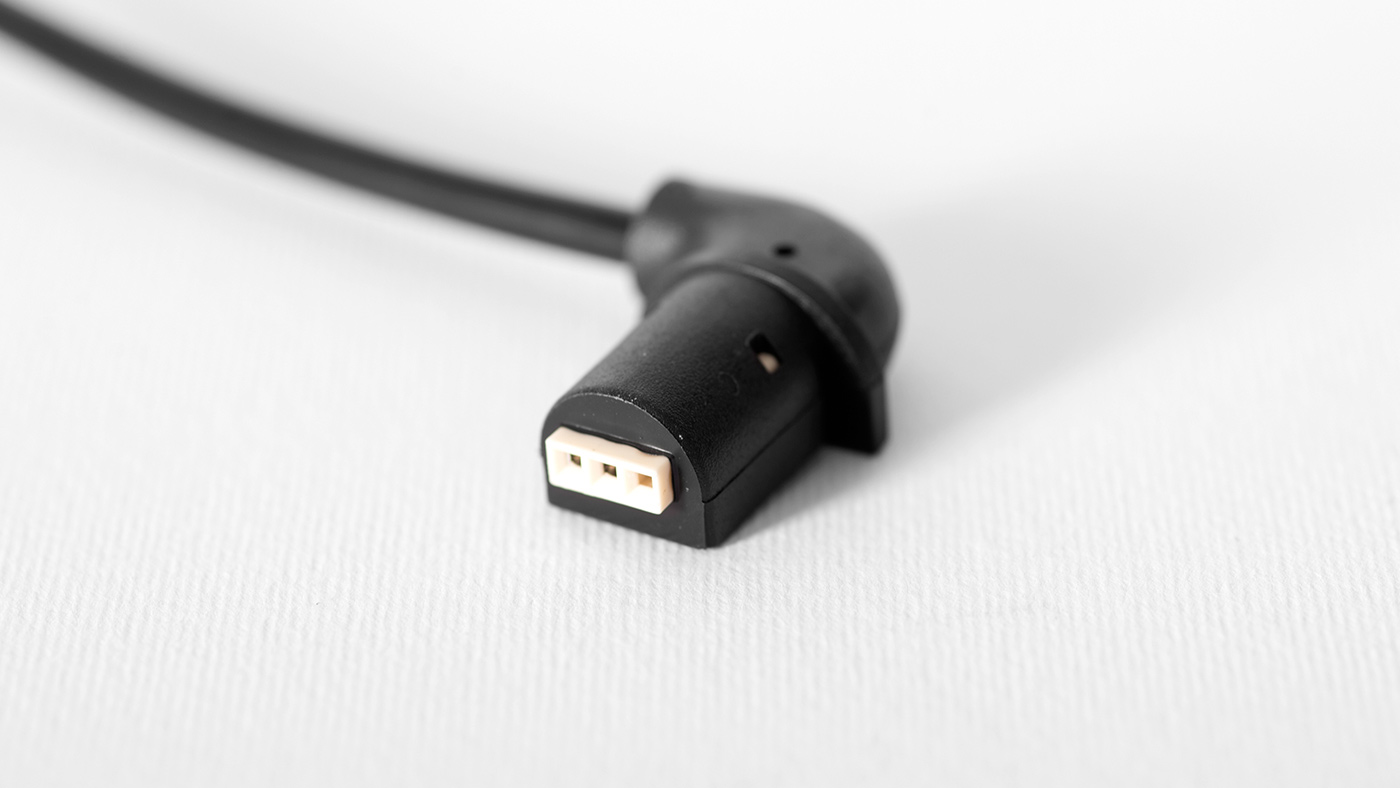

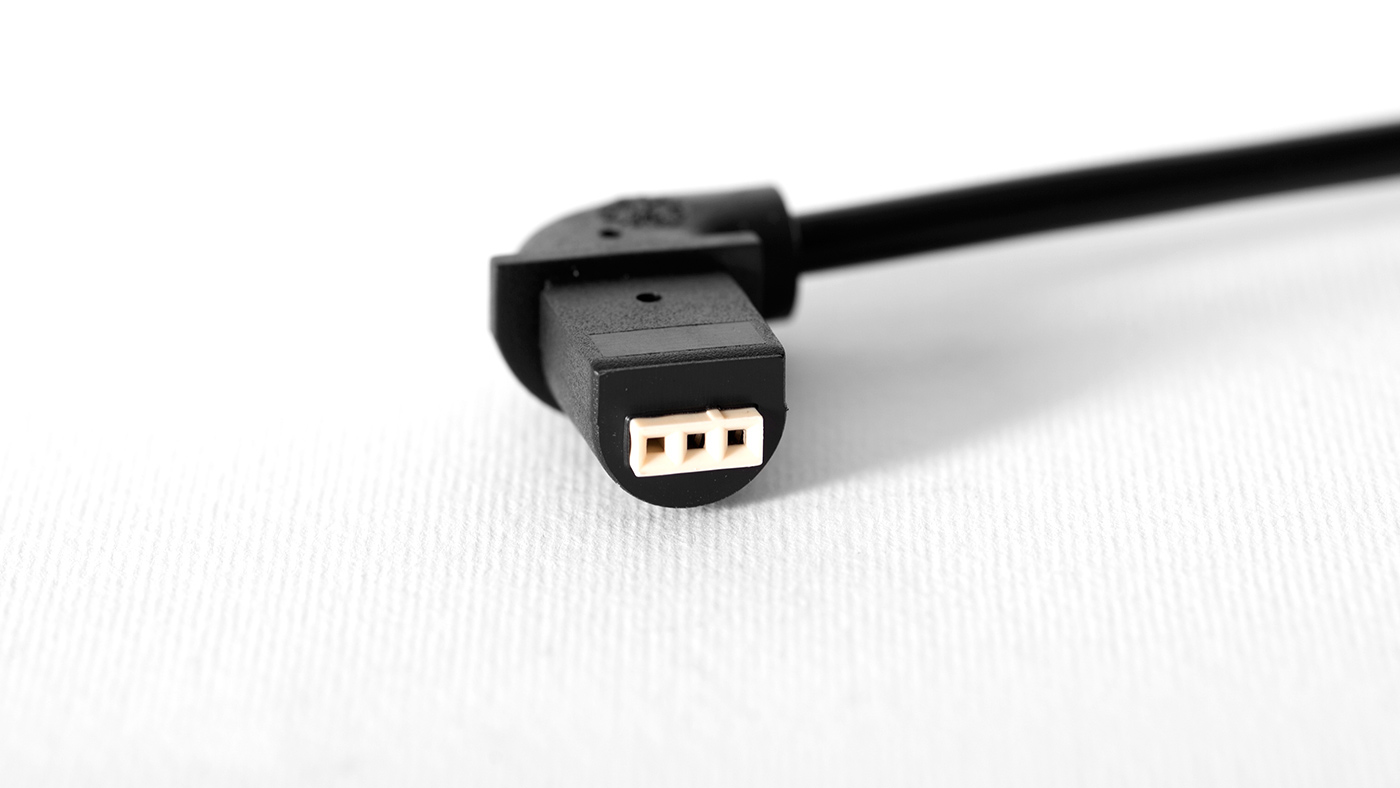

Connettore per la regolazione della velocità di pompe circolatori, PWM, versione angolata. Viene utilizzata sulle pompe conformi alla direttiva ErP.
Caratteristiche Tecniche
| Norma di riferimento |
EN 61984 |
| Tipo di connettore |
Mobile, maschio, non smontabile |

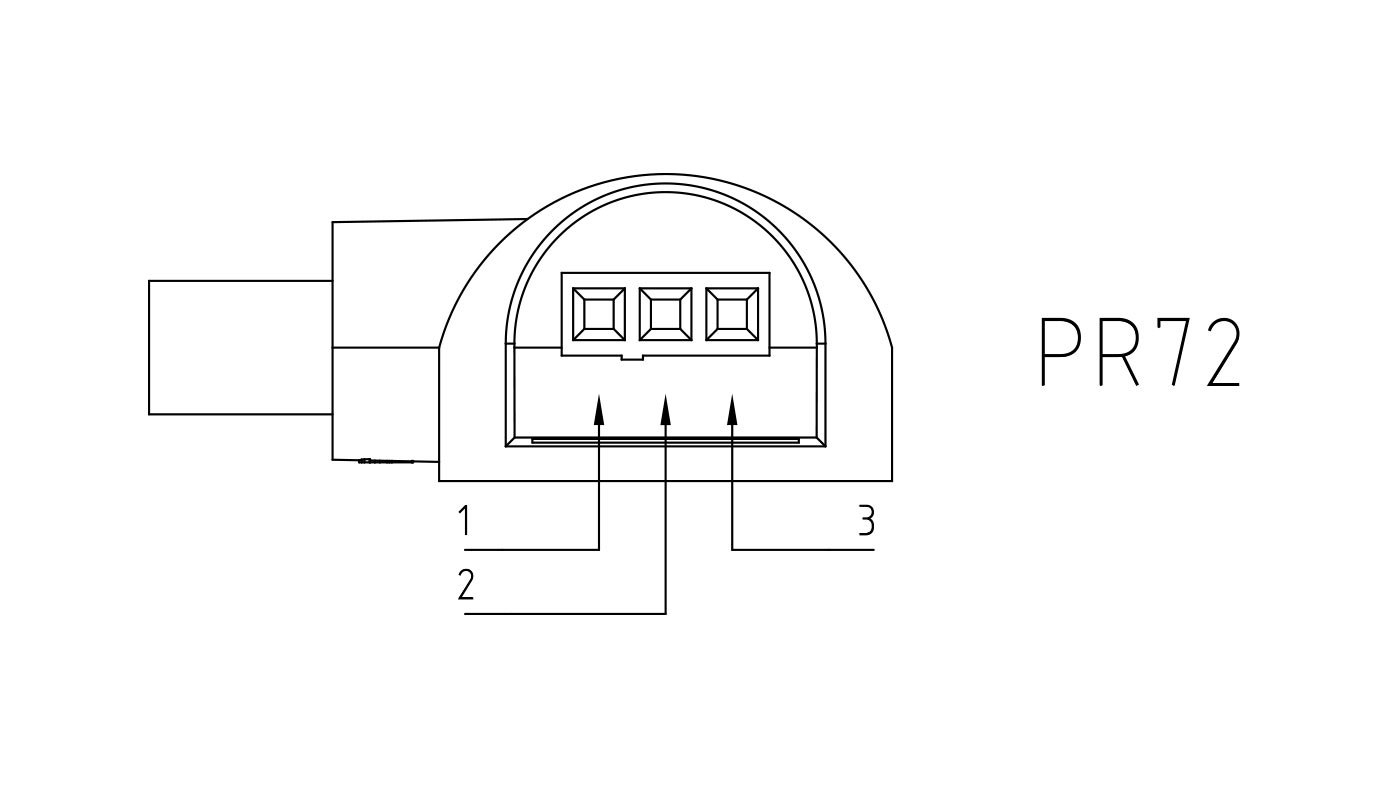

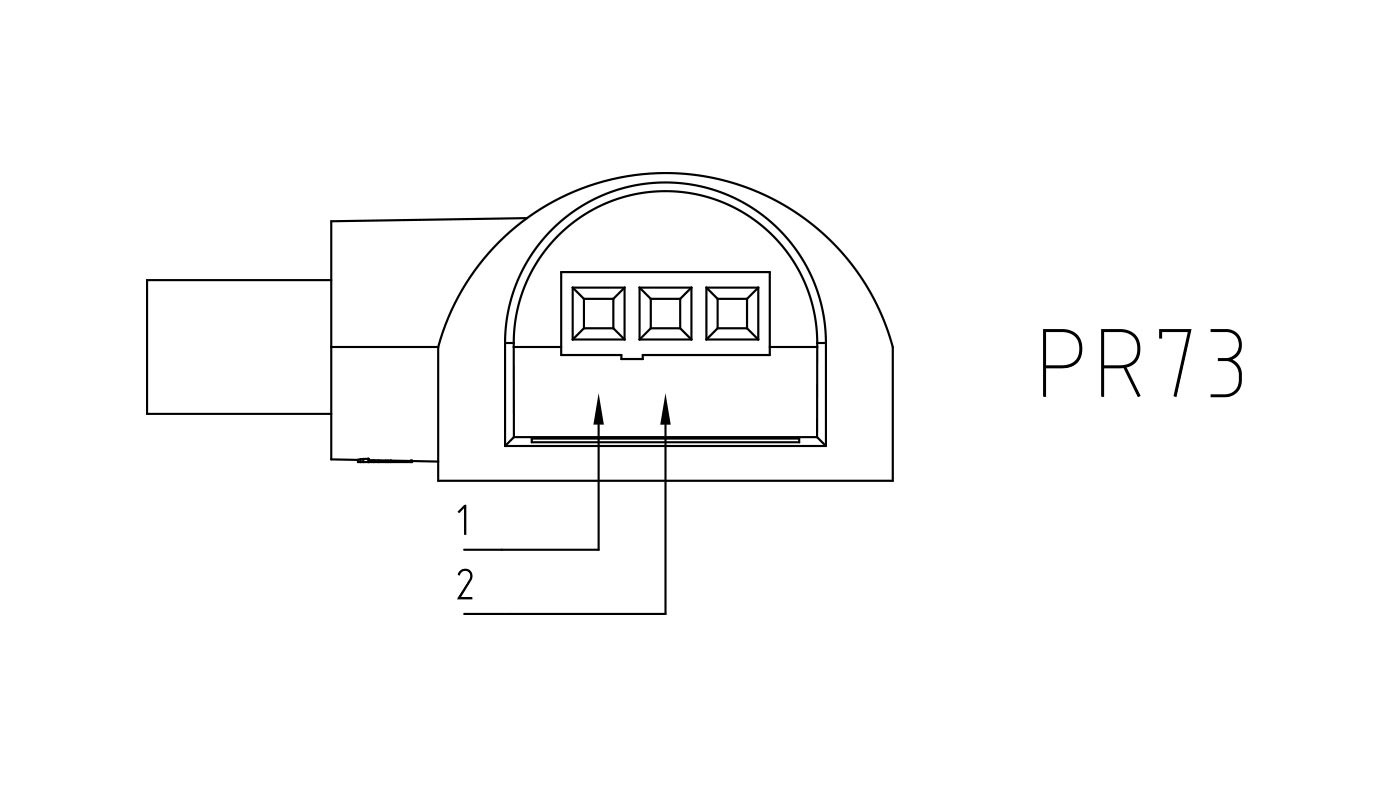

| Numero poli |
2 / 3 |
| Passo |
2,54 mm |
| Fissaggio |
Dispositivo di blocco sulla pompa |
| Tensione nominale |
< 50 Vdc |
| Corrente nominale |
< 0,2 A |
| Grado di inquinamento |
2 (EN 60664-1) |
| Grado di protezione IP |
N.A. (da testare con la controparte) |
| Intervallo di temperatura |
TLI -20°C / TLS 105°C |
| Tipo di terminali |
Femmina — Aggraffati |
| Conduttori collegabili |
Cavi flessibili |
| Classe di isolamento |
II |
Test
| Glow wire test |
650°C (EN 60335-1) |
Cavi
| Tipo |
LIYY-W |
| Sezione |
0,35 mm2 (AWG22) |
Materiali di Stampaggio
| Isolamento esterno |
PVC TM3 / UL 758 105°C—96 Sh A |
| Connettore interno |
PA66 V0 RTI elec 140 |
