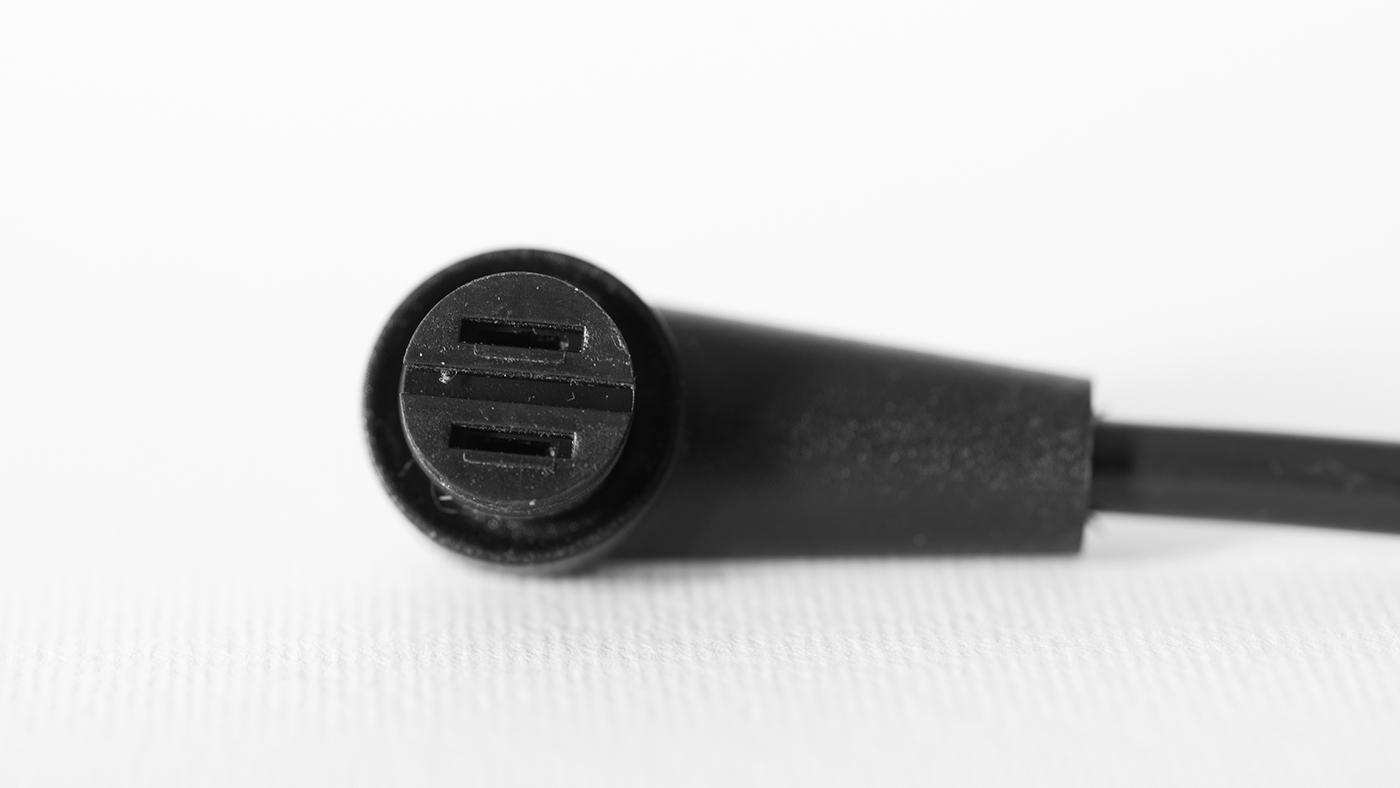

Connettore per sonde di temperatura a contatto Brahma tipo ST03-ST04-ST04A. Utilizzabile per altre applicazioni con passo e terminali compatibili.
Caratteristiche Tecniche
| Norma di riferimento |
EN 61984 |
| Tipo di connettore |
Mobile, femmina, non smontabile |
| Numero poli |
2 |
| Passo |
4,5 mm |
| Fissaggio |
N.A. |
| Grado di inquinamento |
2 (EN 60664-1) |
| Grado di protezione IP |
N.A. (da testare con la controparte) |
| Intervallo di temperatura |
-30°C / +90°C |
| Tipo di terminali |
Femmina 2,8×0,5 — Aggraffati |
| Conduttori collegabili |
Cavi flessibili |
| Classe di isolamento |
II |
Test
| Rigidità dielettrica tra parti in tensione e superficie esterna accessibile |
1500 Vac / 2mA / 60 sec (EN 60512-4-1) |
| Resistenza di isolamento tra parti in tensione e superficie esterna accessibile |
500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1) |
| Glow wire test |
650°C (EN 60335-1) |
Cavi
| Tipo |
H03V2V2-F / LIYY-W |
| Sezione |
2×0,50 mm2 / 2×0,35 mm2 |
Materiali di Stampaggio
| Isolamento esterno |
PVC TM3 / UL 758 105°C |
