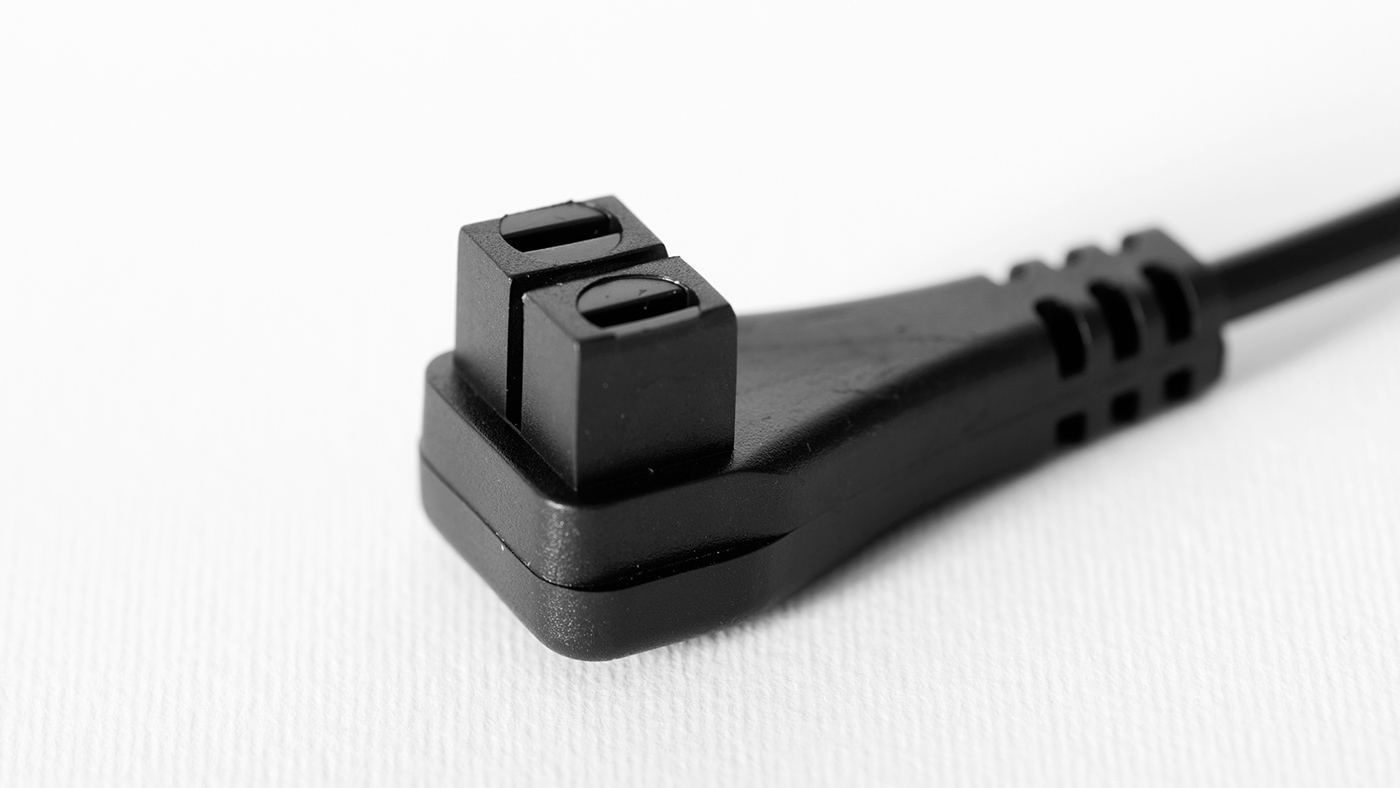

PR90 – PR91

Connettore per flussostati.
Utilizzabile per altre applicazioni con passo e terminali compatibili.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, maschio, non smontabile
Numero poli 2
Passo 10 mm
Fissaggio N.A.
Tensione nominale 230 Vac
Corrente nominale, sezione 0,50 mm2 3 A
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP N.A. (da testare con la controparte)
Intervallo di temperatura -30°C / +90°C
Tipo di terminali Femmina 6,3×0,8 — Aggraffati
Conduttori collegabili Cavi flessibili
Classe di isolamento II
Test
Rigidità dielettrica tra parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 650°C (EN 60335-1)
Cavi
Tipo H03V2V2-F / LIYY-W
Sezione 2×0,50 mm2 / 2×0,35 mm2
Materiali di Stampaggio
Isolamento esterno PVC TM3 / UL 758 105°C
Categoria
Connettori per pressostati, flussostati e microinterruttori, Connettori termostati e sensori
