PR70 – 71

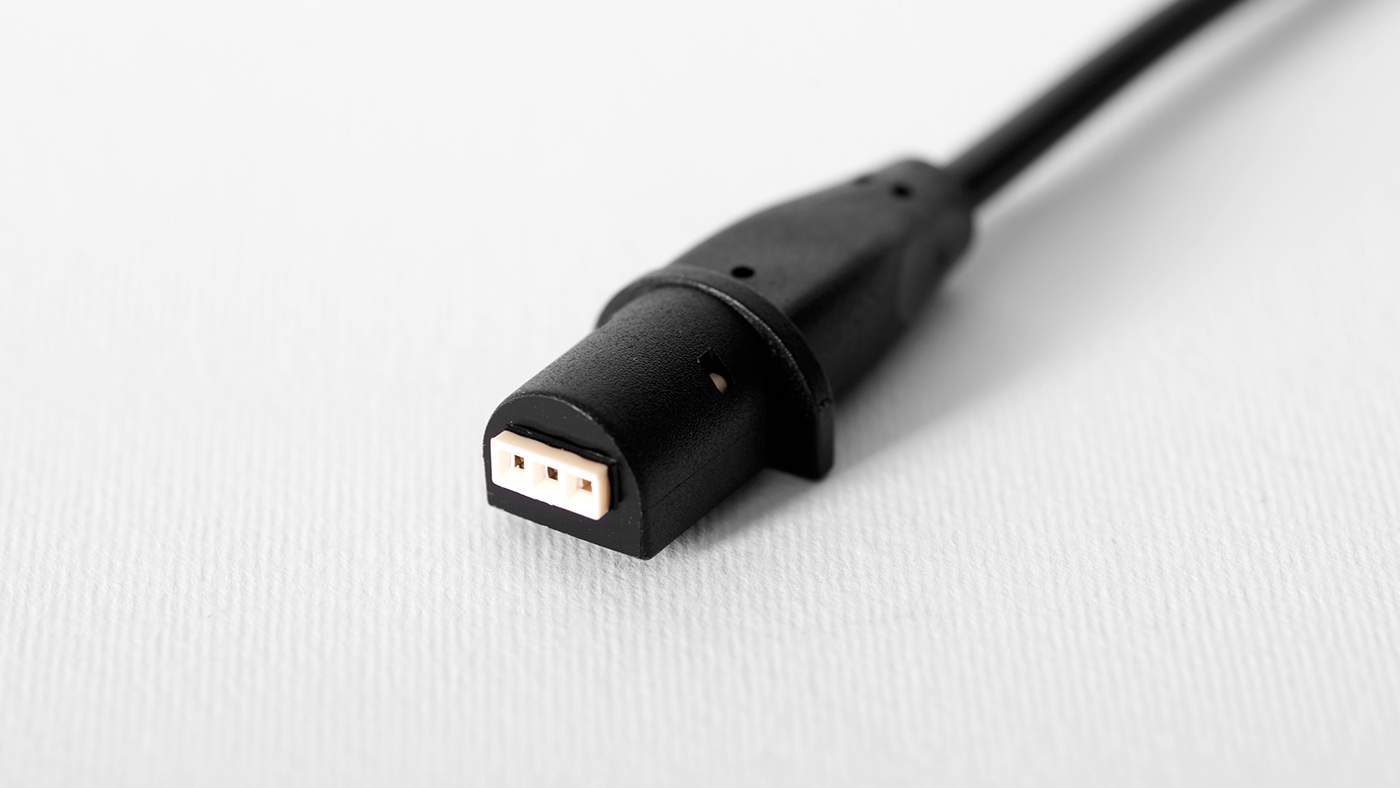

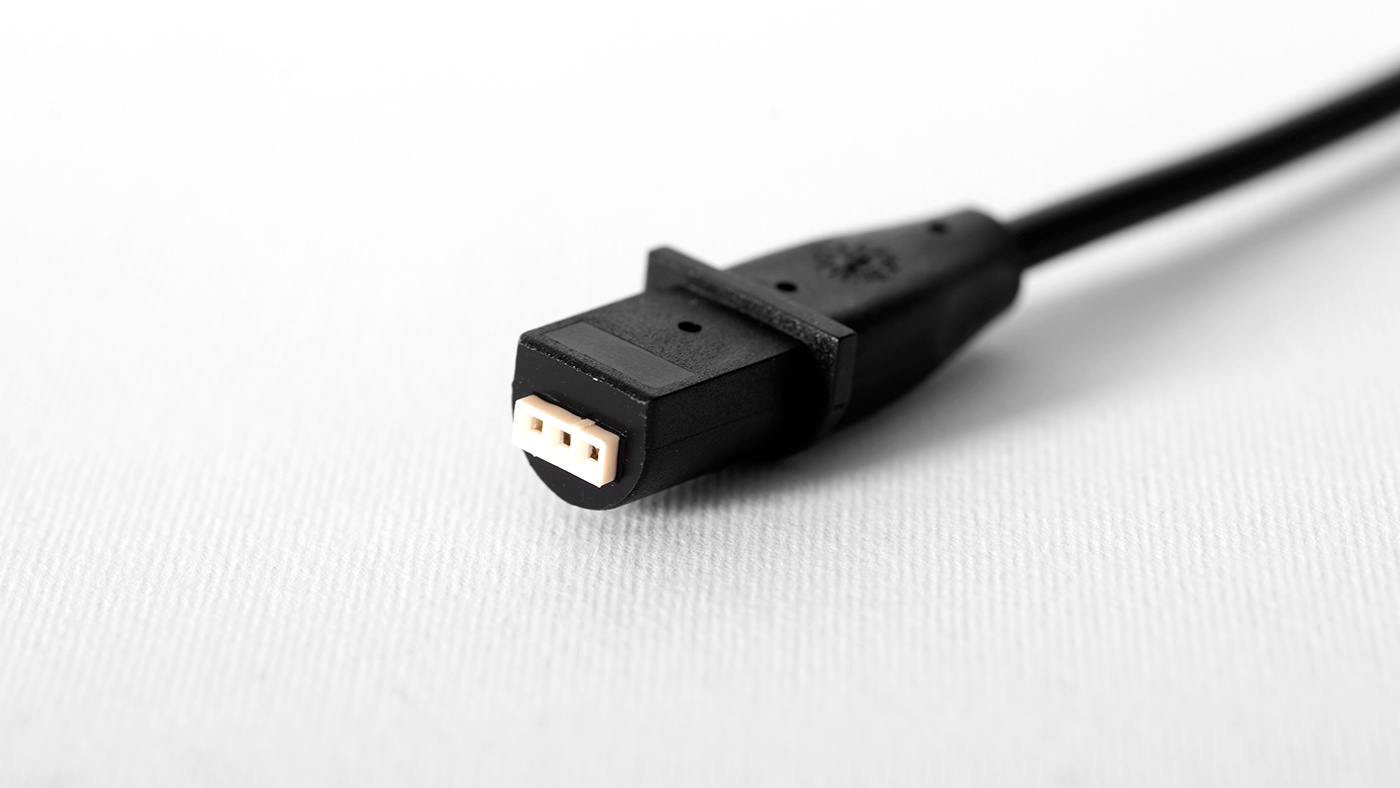

Connettore per la regolazione della velocità di pompe circolatori, PWM, versione diritta. Viene utilizzata sulle pompe conformi alla direttiva ErP.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, maschio, non smontabile

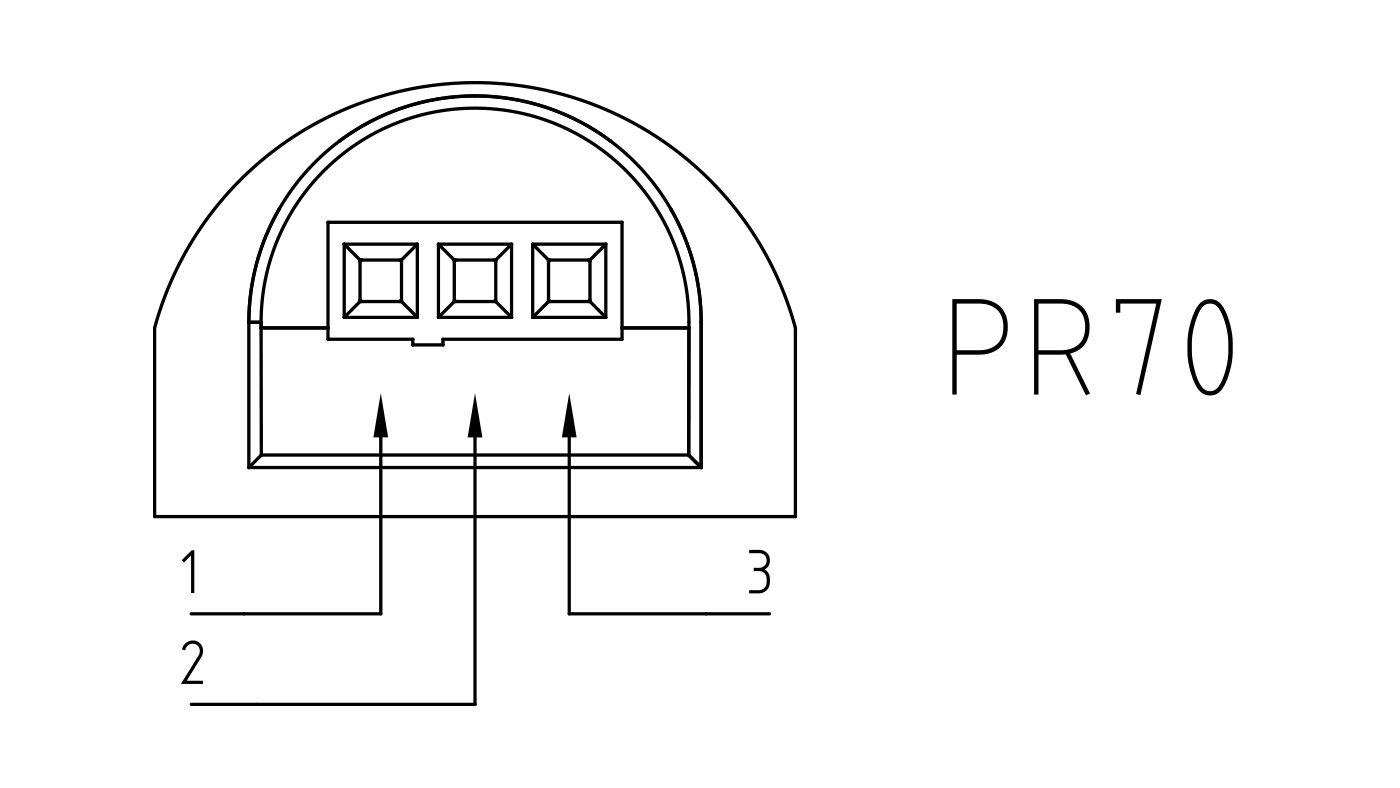

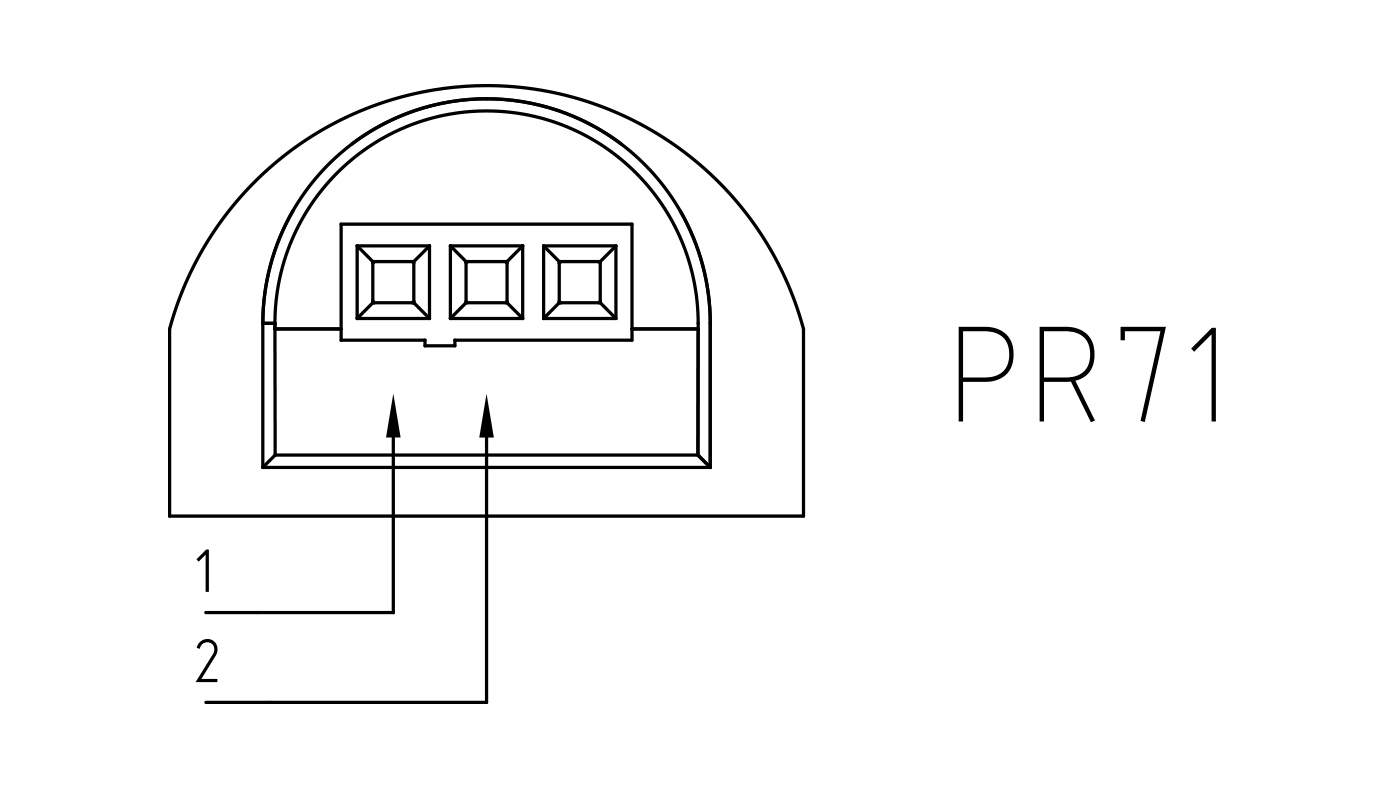

Numero poli 2 / 3
Passo 2,54 mm
Fissaggio Dispositivo di blocco sulla pompa
Tensione nominale < 50 Vdc
Corrente nominale < 0,2 A
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP N.A. (da testare con la controparte)
Intervallo di temperatura -30°C / +105°C
Tipo di terminali Femmina — Aggraffati
Conduttori collegabili Cavi flessibili
Classe di isolamento II
Test
Rigidità dielettrica tra parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 650°C (EN 60335-1)
Cavi
Tipo LIYY-W
Sezione 0,35 mm2 (AWG22)
Materiali di Stampaggio
Isolamento esterno PVC TM3 / UL 758 105°C—96 Sh A
Connettore Interno PA66 V0 RTI elec 140
Categoria
Connettori per pompe circolatori
