PR372 – 373

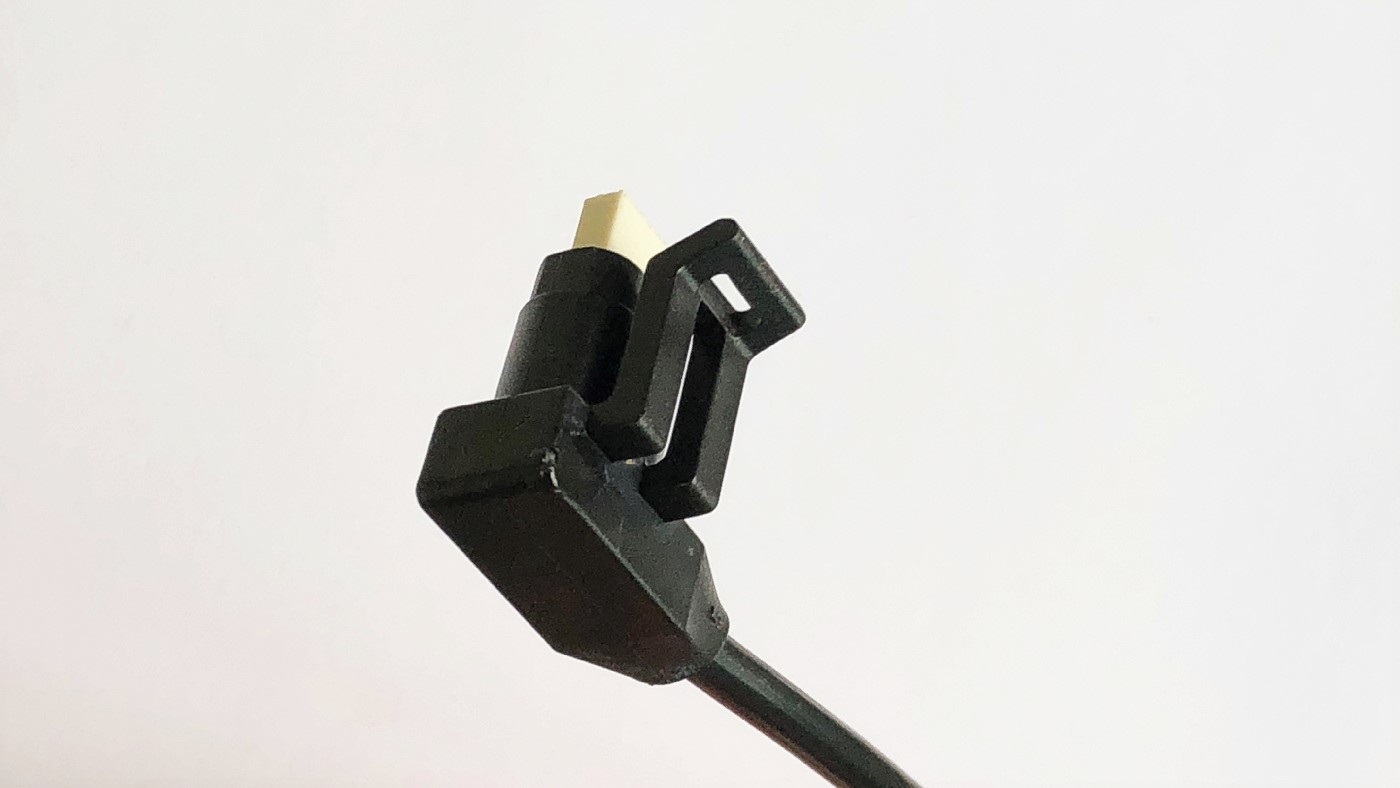

Connettore per la regolazione della velocità di pompe circolatori, PWM, Grundfos serie UPM3, versione angolata. Viene utilizzata sulle pompe conformi alla direttiva ErP.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, maschio, non smontabile
Numero poli 2 / 3
Passo 2,54 mm
Fissaggio Dispositivo di fissaggio
Tensione nominale < 50 Vdc
Corrente nominale < 0,2 A
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP IP44
Intervallo di temperatura -30°C / +105°C
Tipo di terminali Femmina — Aggraffati
Conduttori collegabili Fili flessibili
Classe di isolamento II
Test
Rigidità dielettrica tra parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 650°C (EN 60335-1)
Cavi
Tipo LIYY-W
Sezione 0,35 mm2 (AWG22)
Materiali di Stampaggio
Isolamento esterno Polyproylene
Connettore Interno PA66 V0 RTI elec 140
Categoria
Connettori per pompe circolatori
