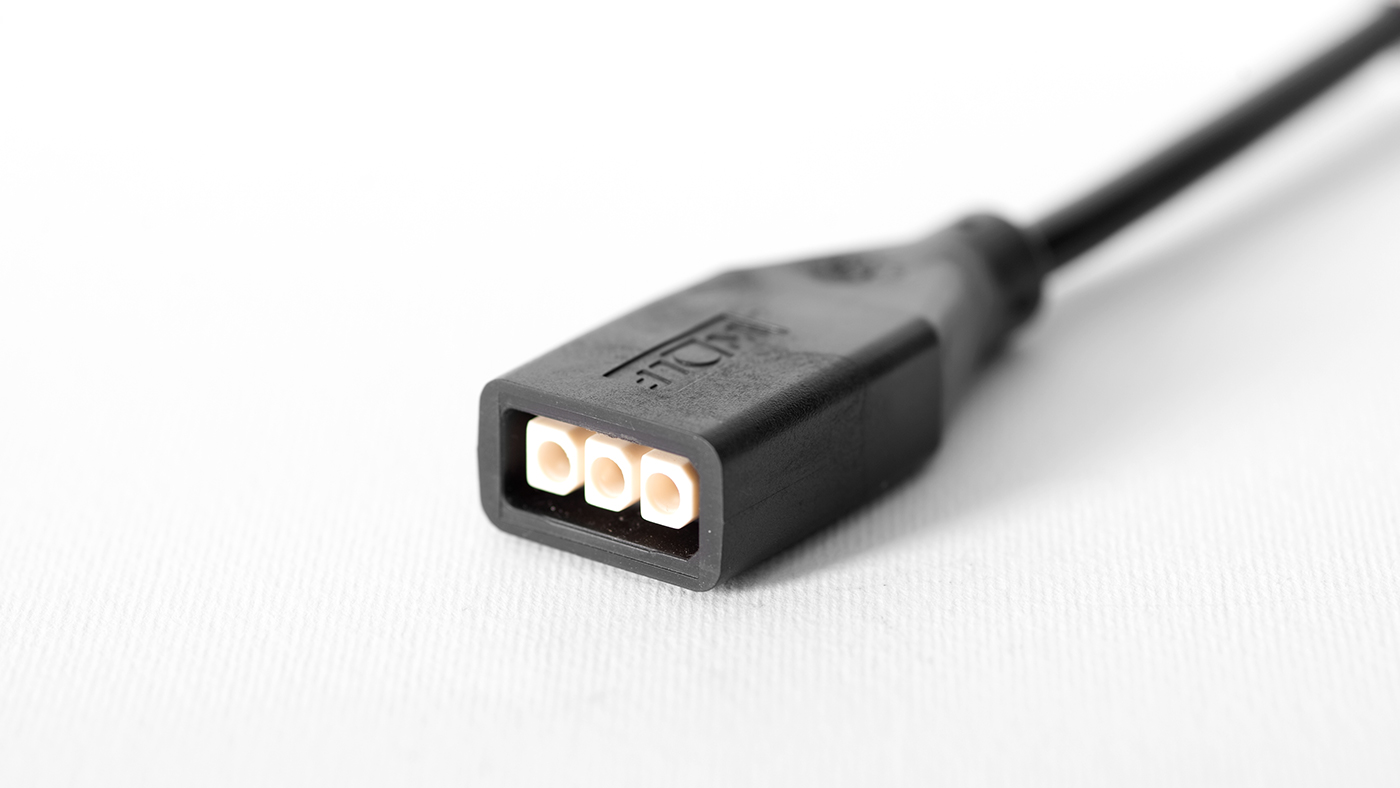

PR360

Connettore per alimentazione di pompe, versione diritta.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, maschio, non smontabile
Numero poli 3
Passo 4,8 mm
Fissaggio N.A.
Tensione nominale 250 Vac
Corrente nominale, sezione 0,50 mm2 3 A (temperatura ambiente 55°C)
Corrente nominale, sezione 0,75 mm2 5 A (temperatura ambiente 40°C)
Frequenza 50 / 60 Hz
Tensione nominale di tenuta ad impulso 2,5 KV (EN 60664-1)
Categoria di sovratensione II (EN 60664-1)
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP N.A. (da testare con la controparte)
Intervallo di temperatura -30°C / +90°C
Tipo di terminali Maschio— Aggraffati
Conduttori collegabili Cavi flessibili
Classe di isolamento I
Test
Rigidità dielettrica tra:
Parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Parti in tensione e conduttore di protezione 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra:
Parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Parti in tensione e conduttore di protezione 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 850°C / 750°C (EN 60335-1)
Cavi
Tipo H03V2V2-F / H05V2V2-F / UL Style 2103
Sezione 0,50 mm2 (AWG20)/ 0,75 mm2 (AWG18)
Materiali di Stampaggio
Isolamento esterno PVC TM3 / UL 758 105°C
Connettore interno PA66 V0 RTI elec 140
Categoria
Connettori per pompe circolatori
