PR202

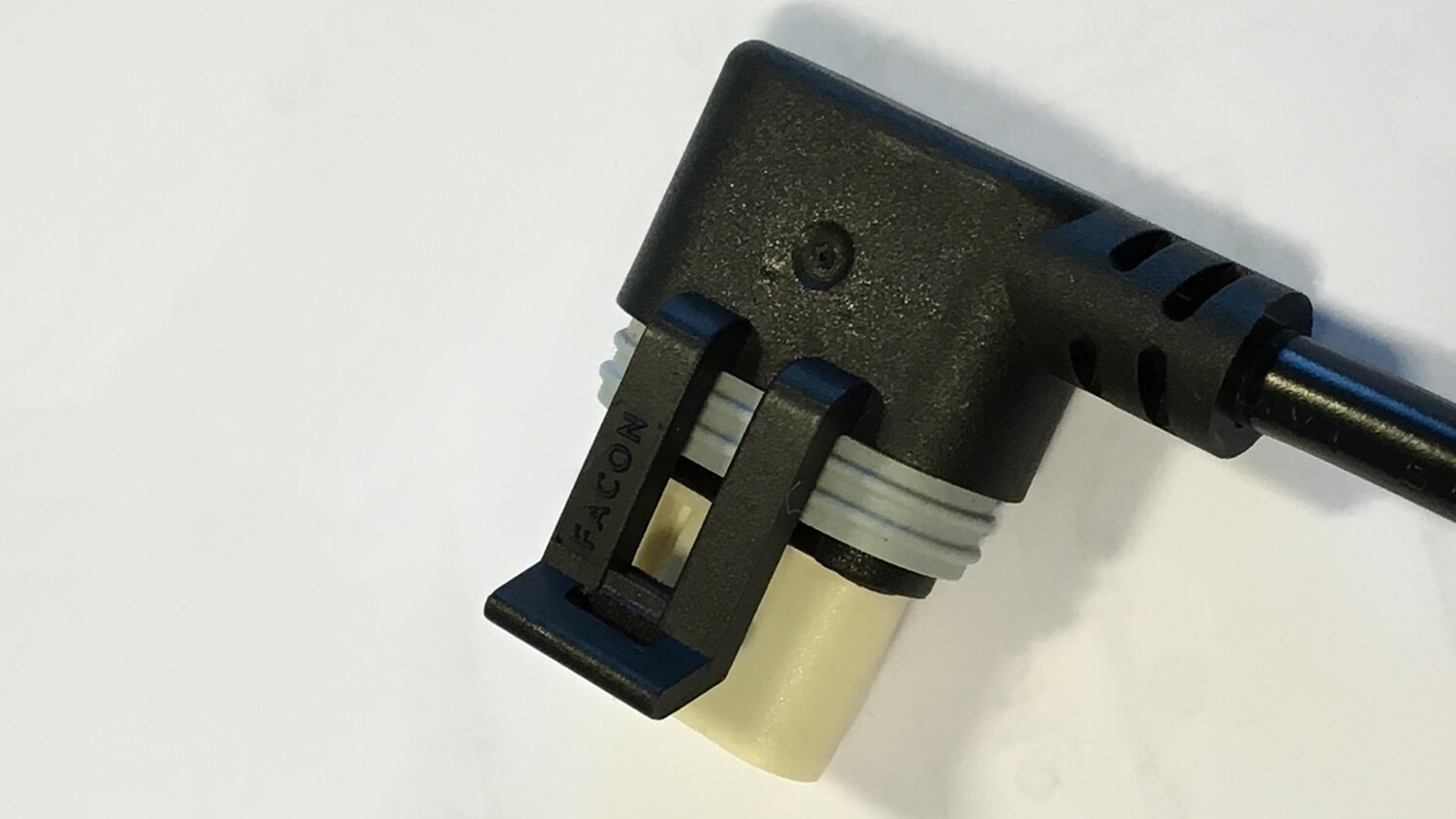

Connettore per alimentazione delle pompe Grundfos serie UPM3, versione angolata. Il dispositivo di fissaggio garantisce una tenuta alla trazione superiore ai 100 N soddisfando i requisiti richiesti dalla norma EN 60335-1.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, maschio, non smontabile
Numero poli 3
Passo 6 mm
Fissaggio Dispositivo di fissaggio
Tensione nominale 250 Vac
Corrente nominale, sezione 0,50 mm2 2,5 A
Frequenza 50 / 60 Hz
Tensione nominale di tenuta ad impulso 2,5 KV (EN 60664-1)
Categoria di sovratensione II (EN 60664-1)
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP IP44
Intervallo di temperatura -30°C / +90°C
Tipo di terminali Femmina – Aggraffati
Conduttori collegabili Cavi flessibili
Classe di isolamento I
Test
Rigidità dielettrica tra:
Parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Parti in tensione e conduttore di protezione 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra:
Parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Parti in tensione e conduttore di protezione 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 850°C / 750°C (EN 60335-1)
Cavi
Tipo H03V2V2-F
Sezione 3G0,50 mm2
Materiali di Stampaggio
Isolamento esterno Polypropylene
Connettore interno PA66 V0 RTI elec 140
Categoria
Connettori per pompe circolatori
