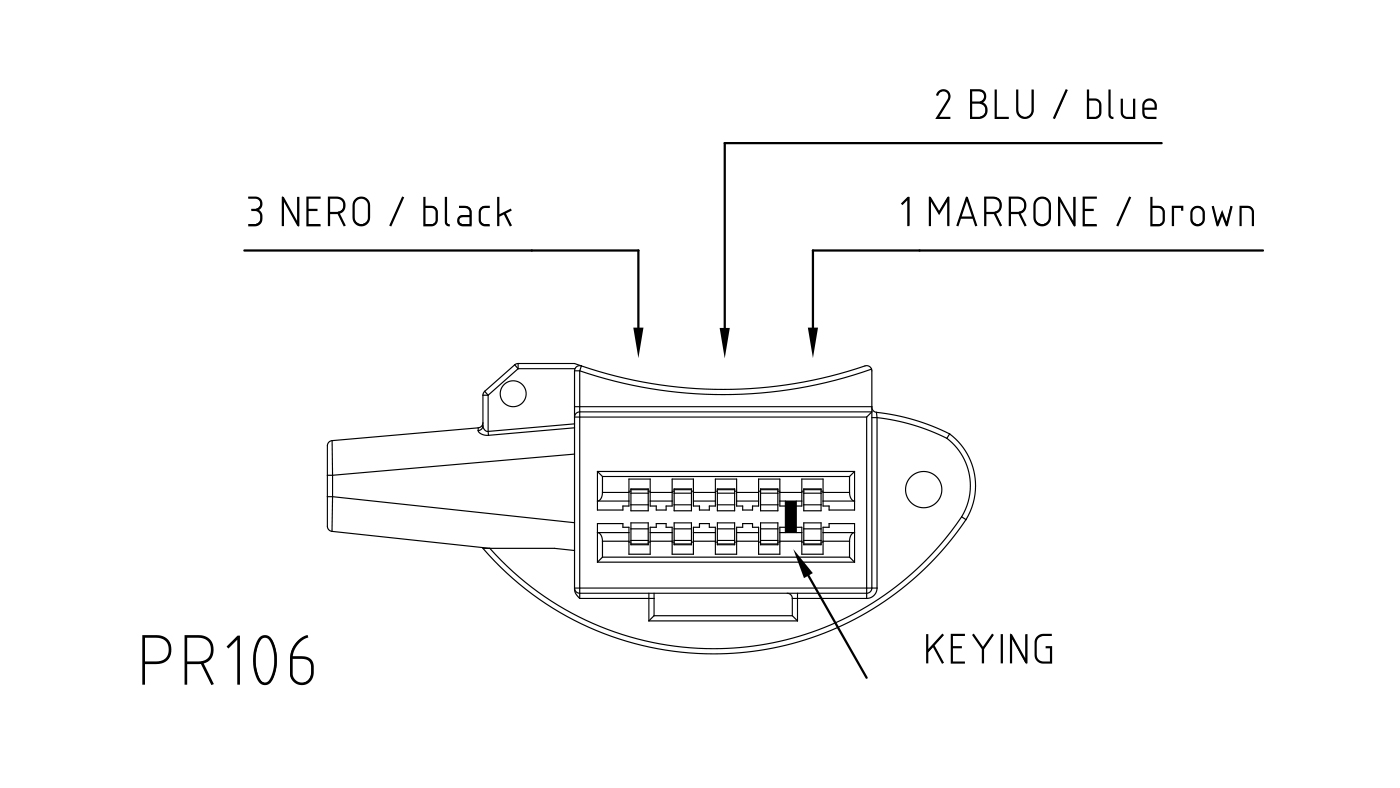

PR105 – PR106

Connettore per alimentazione dell’attuatore Elbi cod. 316000105.

Caratteristiche Tecniche
Norma di riferimento EN 61984
Tipo di connettore Mobile, maschio, non smontabile
Numero poli 3
Passo 5 mm
Fissaggio Gancio / vite
Tensione nominale 230 Vac
Corrente nominale, temperat. amb. 60°C 4 A
Corrente nominale, temperat. amb. 100°C 2 A
Frequenza 50 / 60 Hz
Tensione nominale di tenuta ad impulso 2,5 KV (EN 60664-1)
Categoria di sovratensione II (EN 60664-1)
Grado di inquinamento 2 (EN 60664-1)
Grado di protezione IP N.A. (da testare con la controparte)
Intervallo di temperatura -15°C / +70°C
Tipo di terminali IDC connections
Conduttori collegabili Cavi flessibili
Classe di isolamento II
Test
Rigidità dielettrica tra parti in tensione e superficie esterna accessibile 1500 Vac / 2mA / 60 sec (EN 60512-4-1)
Resistenza di isolamento tra parti in tensione e superficie esterna accessibile 500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1)
Glow wire test 850°C / 750°C (EN 60335-1)
Cavi
Tipo PVC FR7OR90 S IDC connections
Sezione 3×0,35 mm2 (AWG22)
Materiali di Stampaggio
Isolamento esterno PVC TM2
Connettore interno Lumberg 3511 (8531 M12)
Categoria
Connettori per attuatori e valvole 3 vie
